Гитарный усилитель Fender Сhamp 5C1

    Сегодня я расскажу вам как когда-то давно собирал простейший и очень популярный в кругах музыкантов гитарный усилитель Fender Сhamp. Есть много вариаций его исполнения с темброблоками и без, с диодным мостом в анодном, с различными лампами и т.д. Я собирал один из первых модификаций тот что идет с пентодом на входе, и с кенотроном в анодном и единственной ручкой Volume. Вообще эталоном звука Чампа считаю на свой субьективный взгляд именно пентод на входе и кенотрон в питании. Они дают именно тот самый настоящий жирный блюзовый звук. Вся комплектуха бралась с советских запасов за исключением пленочных конденсаторов Оранж Дроп. Ну,ближе к делу.

          Схема адаптированная под старую советскую комплектуху:

Пару слов по схеме:

- Силовой трансформатор можно взять любой из старых советских радиол там где в питании идет кенотрон. У меня транс взят с старого лампового радио Рига. Выходной трансформатор взят с лампового телевизора: ТВ-3Ш
- Дроссель ДР-5-0,08. Можно конечно и без него. Я предпочитаю ставить дроссель, он отлично очищает анодное напряжение и потом нет проблем с наводками. Вообщим борьба за чистый звук.

- Нам потребуются октальные лампы: 6Ж8, 6П6С, 5Ц4С и керамические панельки под них.

- Шасси у меня было готовое металлическое с какого-то лампового усилителя. Можно изготовить и самому но толщину листа с которого будете гнуть нужно взять не менее 1-1,5мм! Иначе будет прогибаться под весом трансформатором и будет как "холодец"))

- Конденсаторы в питании: взял не электролитические масляно-бумажные 3-штуки: МБГО-на 10мкФх400v. (Можно спокойно взять електролитические, которые будут в десятки раз меньше по размерам!) Мне просто захотелось поставить масляно-бумажные =))

- Конденсаторы:0,047мкФ, 0,022мкФ нужно взять пленочные и по возможности высокого качества!

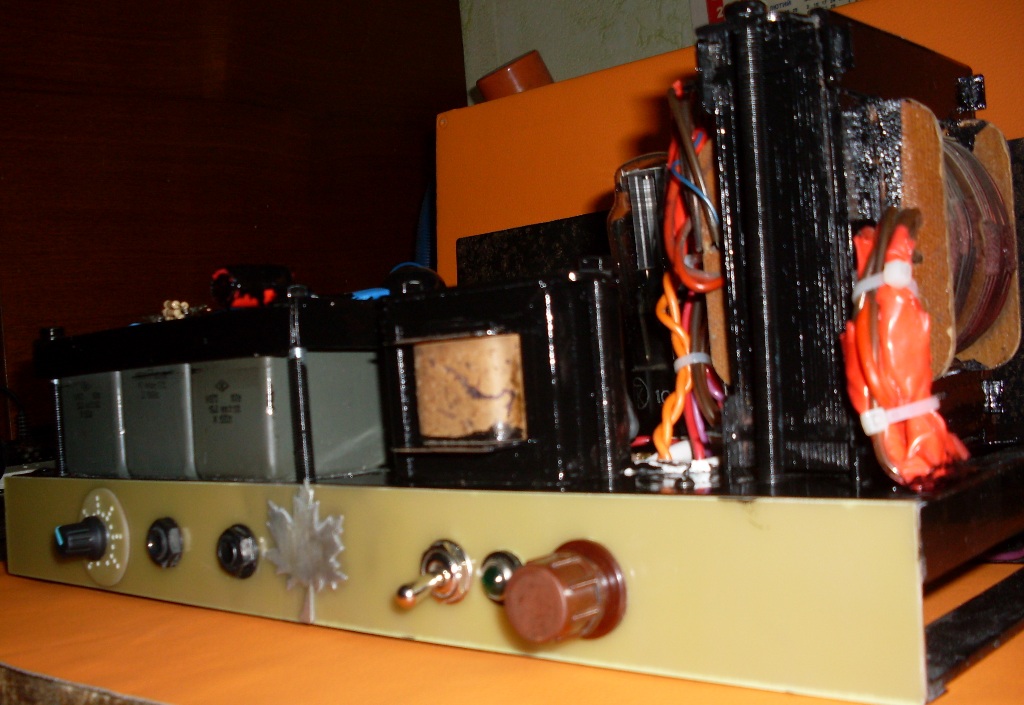

- Внимание! При компоновке на шасси: кенотрон располагайте как можно подальше от ламп 6ж8 и 6п6с во избижании наводок на них! Подробнее по компоновке можете посмотреть у меня на дальнейших фото. Все собрано и работало без наводок, писка и низкочастотного гула. Выкручивая ручку громкости на максимум в динамике должна быть тишина и лишь легкое шипение от ламп, Если слышно зуд и низкочастотный гул значит что-то неправильно собрали.

- Всю землю разводил "звездой" в одной точке на шасси, подробнее см. на фото.

- Лампа 6ж8 идет в металлическом наружном колпачке. Ногу №1 нужно обязательно припаять к "земле". Это заземление балона лампы. Иначе может иногда появляется фон в усилителе в виде "заводок переростающих у свист".
- Накал идущий на лампы 6Ж8 и 6П6С я выпрямил диодным мостом и задавил електролитом на 4700мкФ да бы не словить наводок в сигнальную цепь.

- Подсказка! Так называемые "Точки" под пайку деталюшек на текстолите можно изготовить из люверсов. Это такие штуковины которые применяются в одежде и обуви. Есть в любом магазине где продают: иголки, нитки, молнии, шнурки и т.д. Заклепываются люверсы очень легко с помощью молотка и небольшого по размерам шарика од подшипника =)

Ну вродь и все.

Хочу сказать что усилитель очень прост в сборке. Деталей к нему нужно минимум. Все можно нарыть на барахолках, нет ничего дефицитного. Главное все комплектующие купить что бы сто раз не бегать на рынок. А потом можно спокойно дома собирать не спеша.

- Обязательно Не забываем об технике безопасности! Анодное напряжение может быть больше 300в что опасно для вашего здоровья и жизни! Будьте бдительны при настройке усилителя! Желаю удачи в постройке этого замечательного усилителя!

p/s Может кому пригодится, выкладываю отличную книгу "Справочник по ламповым усилителям 1966г" Очень все доходчиво описано! Рекомендую прочесть тем кто собирается заниматься лампостроением! Скачать книгу: Здесь

Фото:

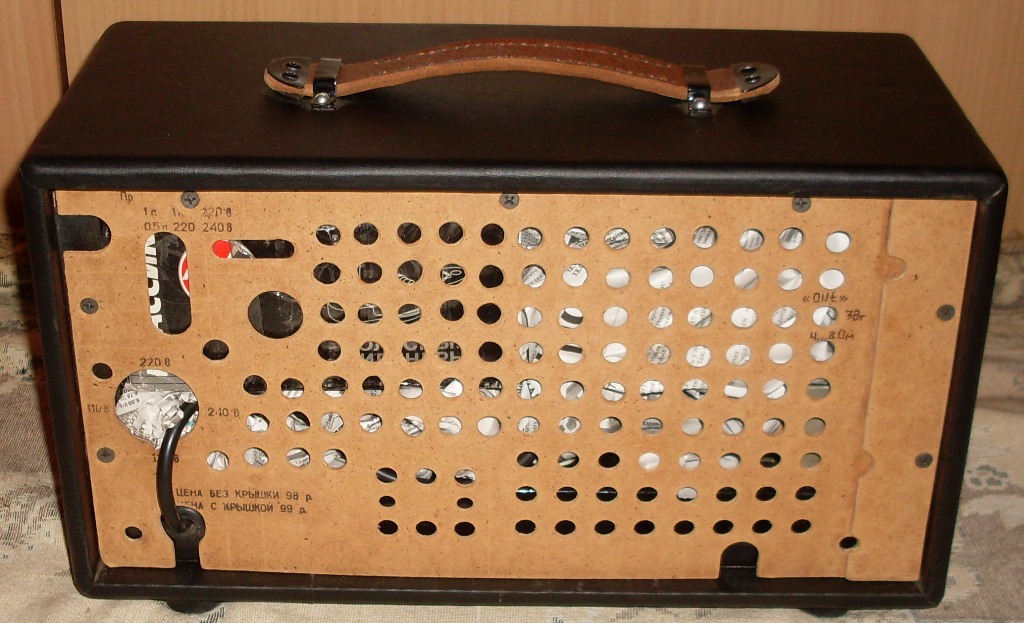

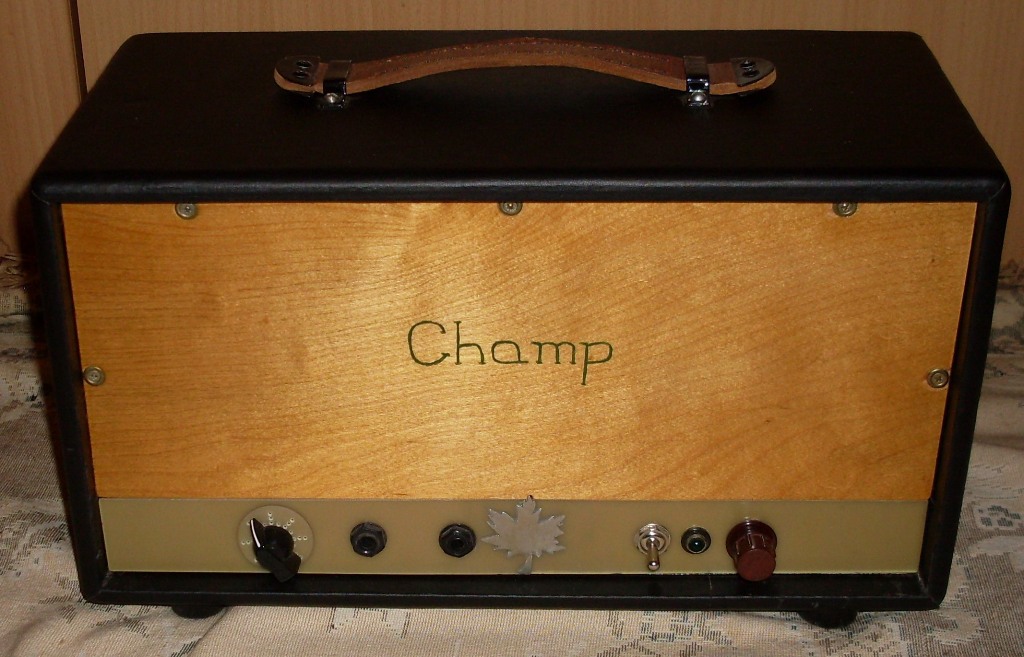

Ну и в завершении, фото готового Чампа. (фото сзади, внутри в газету замотаны лампы, усилитель уехал к новому владельцу)))
