Ремонт своими руками

материнской платы ASUS P5KPL-AM SE


    Сегодня я отвлекусь немного в сторону от основ муз. оборудования и расскажу как мне успешно удалось отремонтировать материнскую плату ASUS P5KPL-AM SE. Все таки комп довольно неплохой помощник для музыкантов во многих процессах. Началось с того что на екране монитора начал появлятся синий екран смерти, потом выбрасывало ошибку и комп сам перезагружался. Случалось 1-2 раза в день. Но потом все чаще. Очень реагировал на включенные видео файлы или просмотр трансляций онлайн. В итоге компьютер затормозил совсем и заклинил. Так как винчестер давненько шелестел буд-то в него насыпали песка я заподозрил вину за ним. Отдал другану комп на ремонт. Он посмотрел и сказал- звиздец материнской плате. Вздулись почти все електролитические конденсаторы. Вот тебе и приплыли, охоже на заводе поставили брак. Конденсаторы скорее всего не выдержали по температурным режимам работы. При повышенном напряжении я думаю все видели как конденсаторы разлетаются на осколки при пробое =)) но это не в нашем случае.

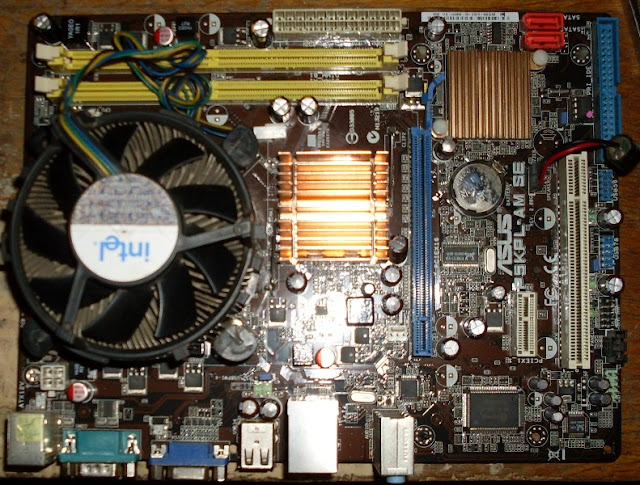

Изначальный вид материнки с родными конденсаторами:



Если присмотреться на фото, то можно увидеть вспучившиеся верхушки почти на всех конденсаторах. Всего их 23шт Из них только 7-мь штук были внешне рабочими, остальные уже начали разрушаться.



Несколько конденсаторов разрушились снизу и потекли.

Список електролитических конденсаторов которые нужны на данную плату материнки:

820 мкФ х 6,3v (105 градусов по цельсию) - 15шт
100 мкФ х 16v (105 градусов по цельсию) - 6шт
330 мкФ х 6,3v (105 градусов по цельсию) - 1шт
470 мкФ х 16v (105 градусов по цельсию) - 1шт

Вот они:

Я нашел на рынке немного на большее напряжение, точнее на 12в вместо 6,3в. Но это ничего и даже лучше, будет с запасом. Главное что бы габариты конденсатора не были больше от начальных. Диаметр цилиндра конденсатора на 820 мкФ приблизительно: 8 мм. Высота нигде и ничему не мешала на плате по этому я впаял их. Выводы и диаметр корпуса тот же что и в стоковых конденсаторов.(Это важно!)

Небольшие хитрости:
- Так как паяльная станция явно есть не у всех людей, по этому берем мощный паяльник на 60Вт с не толстым жалом, и сначала хорошо залуживаем жало. Я паял простым паяльником!
- На моей плате оказалось так что припой который был использован на заводе имеет очень большое количество свинца по этому расплавлялся о-о-очень плохо! По этому мокаем немного жало паяльника в канифоль и хорошо прогреваем выводы конденсаторов, тогда они довольно легко выпаиваются.
- Впаиваем новые конденсаторы следующим образом: примеряем к толщине платы, оставляем еще несколько миллиметров что бы его выводы торчали с другой стороны и откусываем кусачками.
Потом берем мелкий напильник или надфиль и хорошо затачиваем оба вывода конденсатора что бы они стали как кончик иголки. Обьясняю зачем это нужно. Когда вы откусываете кусачками ненужное то сплющиваются кончики выводов и потом впаять конденсатор довольно трудно. А когда заточите их- они свободно войдут в плату при нагреве паяльником припоя.
- На завершающем этапе берем подготовленный конденсатор, примеряем к месту впаивания и легко без фанатизма надавливаем, одновременно с этим с другой стороны платы прогреваем паяльником оба места пайки конденсатора на плате. Работа эта требует ювелирной точности и аккуратности! Дорожек там уйма и они очень тонкие под маской. По этому ни в коем случае нельзя их повредить!!! Я паял очень неспешно каждый конденсатор максимально концентрируя свое внимание на плате.
- Так же вам очень облегчит работу дополнительно включенная настольная лампа. Она хорошо подсветит нужные и трудно просматриваемые места на плате.
- Важно! Конденсаторы берем с максимальным температурным режимом в 105 градусов. Есть конденсаторы с меньшим запасом по температурному режиму и они нам не годятся, могут накалится и выйти из строя по этому берем по максимуму на 105 градусов по цельсию!
- Очень важно! Не вздумайте чем нибуть продалбывать или сверлить отверстия под конденсаторы! Вы однозначно повредите дорожки по этому только в руках: конденсатор и паяльник. Нагреваем и аккуратно впаиваем!
- Еще одно, после впаивания конденсаторов, на плате останутся следы остатков канифоли. Это не очень приятно на внешний вид. По этому можно взять обычный медицинский спирт, обычную спичку и кусок ваты. Делаем со спички и ваты тампон, мокаем в спирт и аккуратно смываем весь канифоль с платы. Канифоль хорошо растворяется в спирте по этому легко смывается. Сам спирт же, очень быстро испаряется не принося никакого вреда самой плате и компонентам на ней.

Ну вообщем то и все, результат моей работы- это комп с которого я сейчас набираю эту статью в Гугле =)) Желаю вам удачи в ремонте своего любимого компьютера! Мне даже не пришлось переустанавливать винду =))) Комп после замены конденсаторов заработал как и прежде.

Итоговые фото после замены конденсаторов:
